Layout di cantiereLayout di cantiere

Un edificio con magazzino, portico, uffici e abitazione, montato con pilastri, travi, solai e pannelli prefabbricati. Qui il progetto è il cantiere: dove entrano i camion con gli elementi, dove lavora la gru, dove si appoggiano pilastri e pannelli in attesa del montaggio, dove stanno uffici, servizi e depositi.

Il layout di cantiere per un edificio a elementi prefabbricati: recinzione, due accessi, autogru, due baracche, depositi e postazioni fisse, con una legenda di 24 simboli e le piante dell’edificio.

Organizzare l’area perché mezzi pesanti, gru e persone non si intralcino, e perché ogni zona del cantiere si riconosca a colpo d’occhio sulla tavola.

Ho diviso l’area in zone con una funzione sola e un simbolo per ciascuna: 24 voci di legenda, dalla recinzione al quadro principale. Accanto alla legenda la dotazione del cantiere è scritta per esteso, così la tavola si legge anche senza conoscere i simboli.

1. 01

   Inquadramento

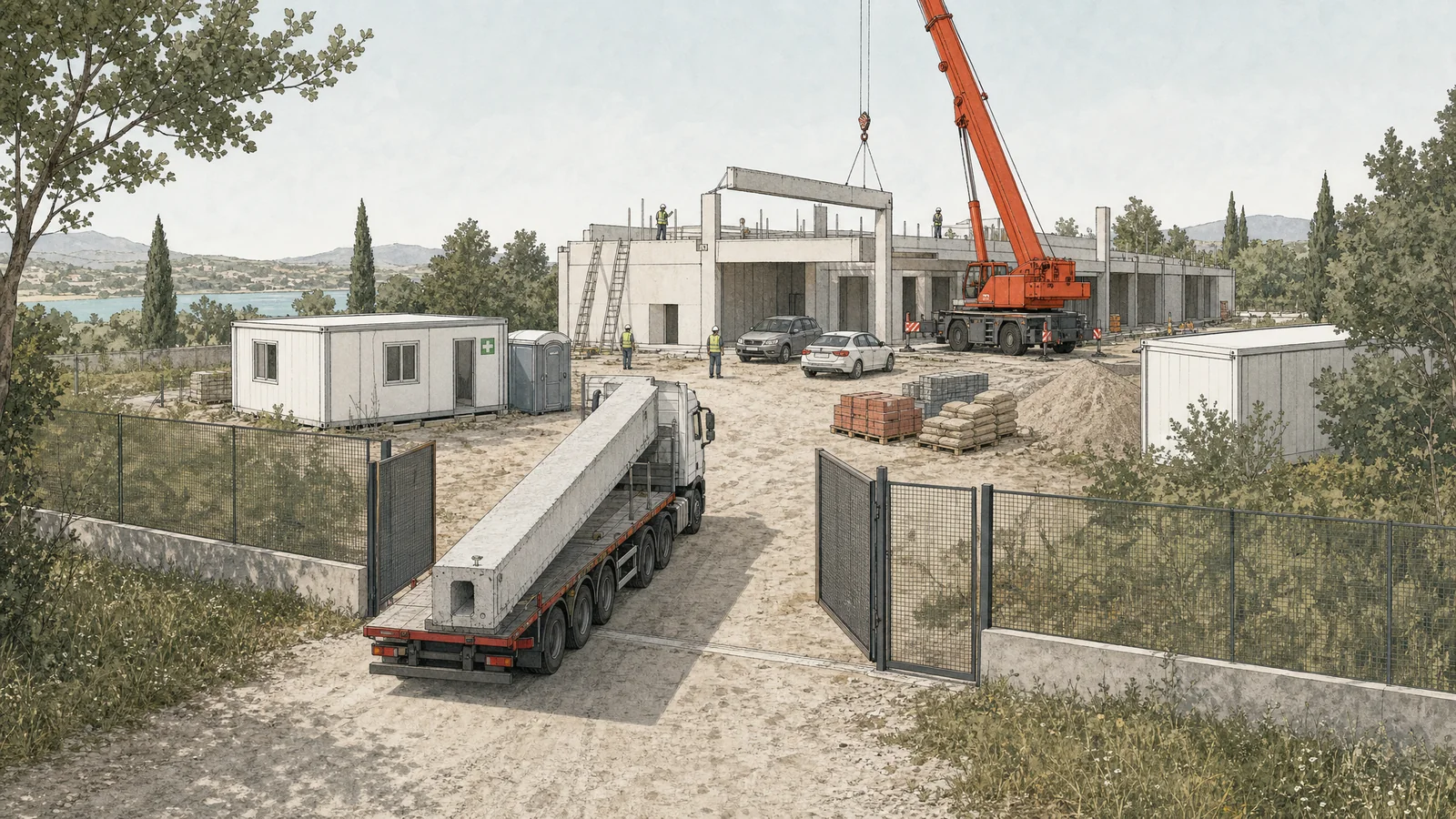

   Il lotto intero, la strada, i due accessi, uno carrabile e uno pedonale, e la recinzione alta 2 m intorno all’area di cantiere.

2. 02

   Layout

   L’autogru con il suo raggio d’azione; la baracca A per l’ufficio di cantiere e la direzione lavori, con WC e pronto soccorso; la baracca B per l’impresa e la guardiola; depositi, postazioni per malta e ferro, parcheggio e percorso dei mezzi.

3. 03

   Edificio

   Le piante del piano terra e del piano primo: magazzino con portico, uffici e servizi, cucina, lavanderia, due camere e un bagno.
