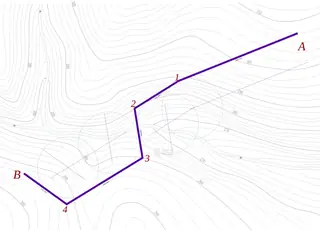

Quattro planimetrie sulla stessa carta a curve di livello: due tracciolini con i cerchi del compasso e due poligonali d’asse tra partenza e arrivo

Tav. 01 / 08A3DWG originale

Una strada tra due puntiStudio del tracciato

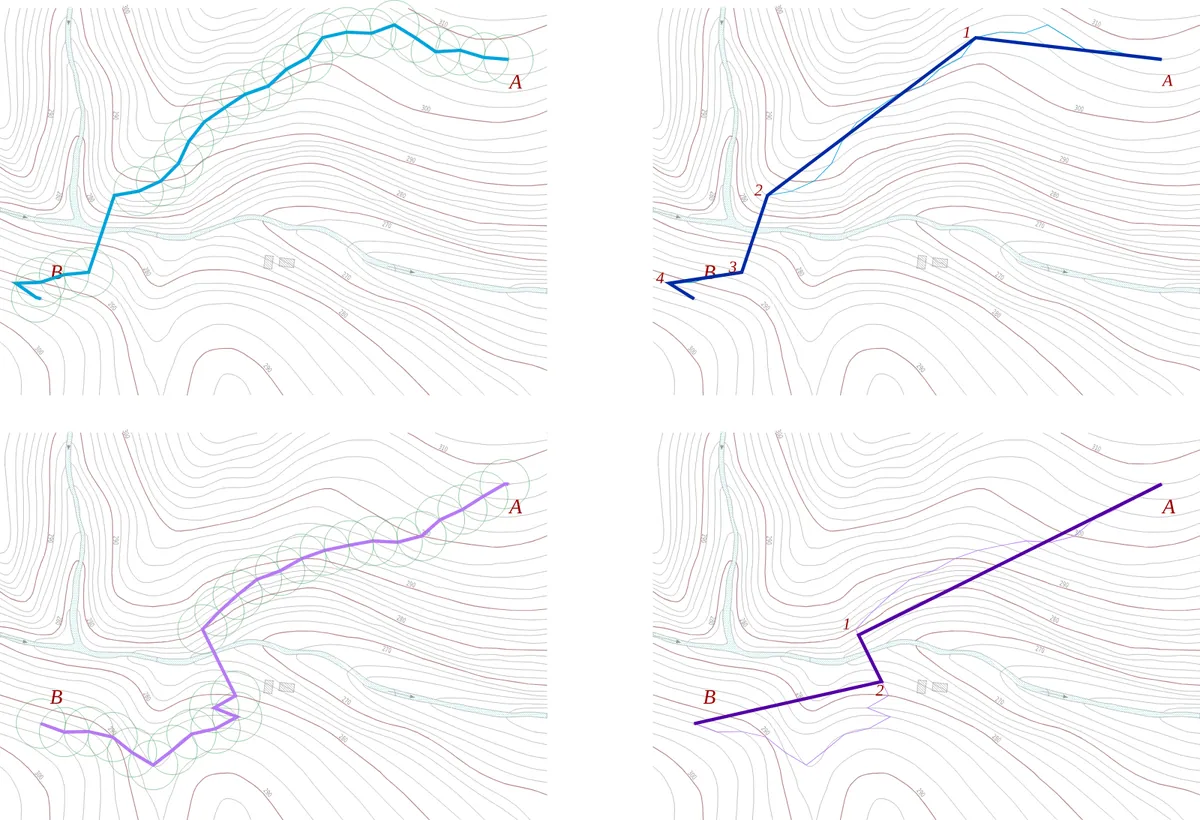

Due tracciolini a pendenza costante del 5,3% da un estremo all’altro, con il compasso aperto a 37,74 m tra una curva di livello e l’altra, e le due poligonali d’asse che ne ricavo: una a quattro vertici di 968 m e una a due vertici di 892 m.
