Una strada tra due punti
Dal tracciolino ai metri cubi di scavo, su una carta a curve di livello

01 — Overview
Un progetto stradale completo, dal primo tracciato sulla carta al conto della terra da muovere: collegare la partenza, a quota 300 m, con l’arrivo, a quota 286 m, su una carta con le curve di livello ogni 2 m e un corso d’acqua nel fondovalle.
Una strada di 934 m tra due punti di una carta a curve di livello: due tracciolini al 5,3%, quattro curve di raggio 80 m, 28 picchetti, profilo, sezioni e il calcolo dei 23.447 m³ di scavo.
Servizi forniti
- 01Tracciolini a pendenza costante
- 02Poligonale d’asse e curve circolari
- 03Picchettamento
- 04Profilo longitudinale e livellette
- 05Sezioni trasversali
- 06Calcolo dei movimenti di terra
02 — Obiettivo
Tracciare una strada che scenda nel fondovalle e risalga dall’altra parte con pendenze regolari, e arrivare a sapere quanta terra scavare e quanta riportare.
03 — Problema
Tra partenza e arrivo ci sono 31 metri da scendere e 17 da risalire, con il fondovalle a quota 269 e il corso d’acqua da attraversare. La linea più breve è impraticabile: la strada deve seguire il terreno, e ogni scelta in pianta cambia il profilo, le sezioni e i volumi.
04 — Strategia
Ho seguito il metodo in ordine. Prima i tracciolini, spezzate a pendenza costante del 5,3% costruite con il compasso aperto a 37,74 m tra una curva di livello e l’altra; poi le poligonali d’asse che li regolarizzano, le curve, i picchetti, e solo alla fine profilo, sezioni e volumi. Ho confrontato due ipotesi e ho sviluppato la seconda.
05 — Sviluppo
- 01
Tracciato
Due tracciolini da un estremo all’altro e due poligonali d’asse, una a quattro vertici di 968 m e una a due vertici di 892 m. Quella definitiva segue il secondo tracciolino con quattro vertici.
- 02
Curve
Quattro curve circolari di raggio 80 m, con deviazioni di 67,1°, 67,6°, 67,0° e 10,3°: 296 m di archi sui 934 m dell’asse, picchettato in 28 punti dalla partenza all’arrivo.
- 03
Profilo
Altezze esagerate dieci volte e tre livellette: −6,52% per 475,75 m fino al fondovalle, un tratto in piano di 76,16 m e +4,45% per 382,06 m fino a B. Lo scavo più profondo, 5,22 m, è al picchetto 26.
- 04

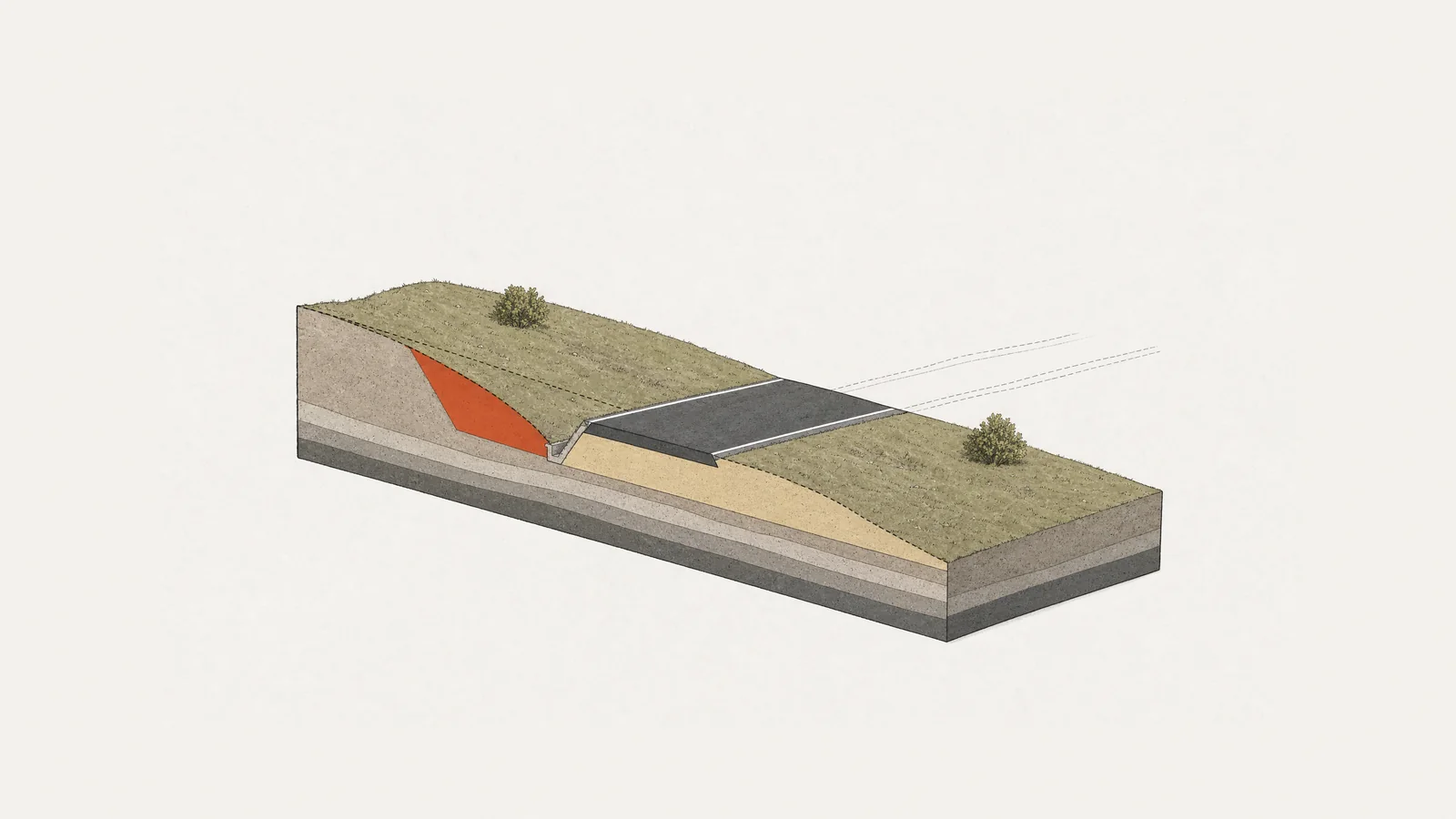

Volumi
28 sezioni con piattaforma di 10 m, aree di sterro e riporto misurate in AutoCAD e un foglio Excel che calcola i volumi con le sezioni ragguagliate: 23.447 m³ di scavo e 569 m³ di riporto.
06 — Risultato
Otto tavole e un foglio di calcolo che si tengono insieme: la strada scende e risale lungo 934 m e il bilancio delle terre chiude con 22.878 m³ di scavo in eccesso, da portare via.
- 934 mLunghezza dell’asse
- 28Picchetti e sezioni
- 23.447 m³Volume di sterro
07 — Tavole
Studio del tracciato
Due tracciolini a pendenza costante del 5,3% da un estremo all’altro, con il compasso aperto a 37,74 m tra una curva di livello e l’altra, e le due poligonali d’asse che ne ricavo: una a quattro vertici di 968 m e una a due vertici di 892 m.
I disegni veri, non immagini: i DWG e i PDF letti e disegnati dalla scheda grafica · trascina per spostarti · Ctrl + rotella o due dita per ingrandire · frecce per cambiare tavola · doppio clic per avvicinarti
08 — Galleria



Illustrazioni generate con l’intelligenza artificiale (crediti) · Seleziona un’immagine per aprirla a tutto schermo · frecce per scorrere · Esc per chiudere
09 — Tecnologie
Software e strumenti
Tipologie
10 — Dati progetto
- Cliente
- Esercitazione di topografia — classe 5ª BT
- Settore
- Infrastrutture stradali
- Anno
- 2026
- Tipologia
- Progetto stradale · Topografia · Planimetrie · Profili · Sezioni · Computo
- Servizi
- Tracciolini a pendenza costante · Poligonale d’asse e curve circolari · Picchettamento · Profilo longitudinale e livellette · Sezioni trasversali · Calcolo dei movimenti di terra
- Software
- AutoCAD LT · Excel
